Термос бункер горизонтальный ТБГ-3500

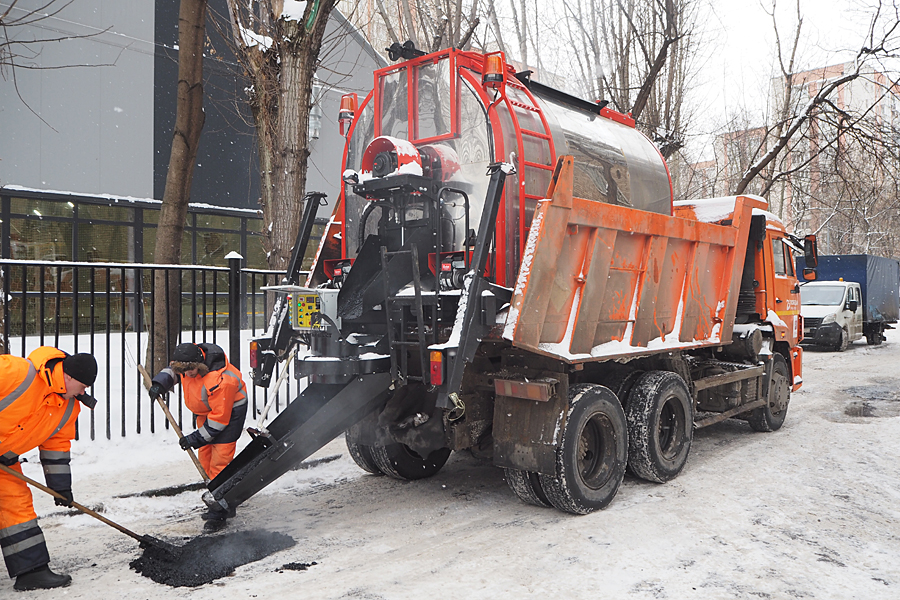

Термос бункер горизонтальный ТБГ-3500 предназначен для укладки литого асфальта при проведении ремонтных работ искуственных покрытий.
ТБГ-3500 может быть установлен на базе самосвального и обычного шасси Камаз-65115.

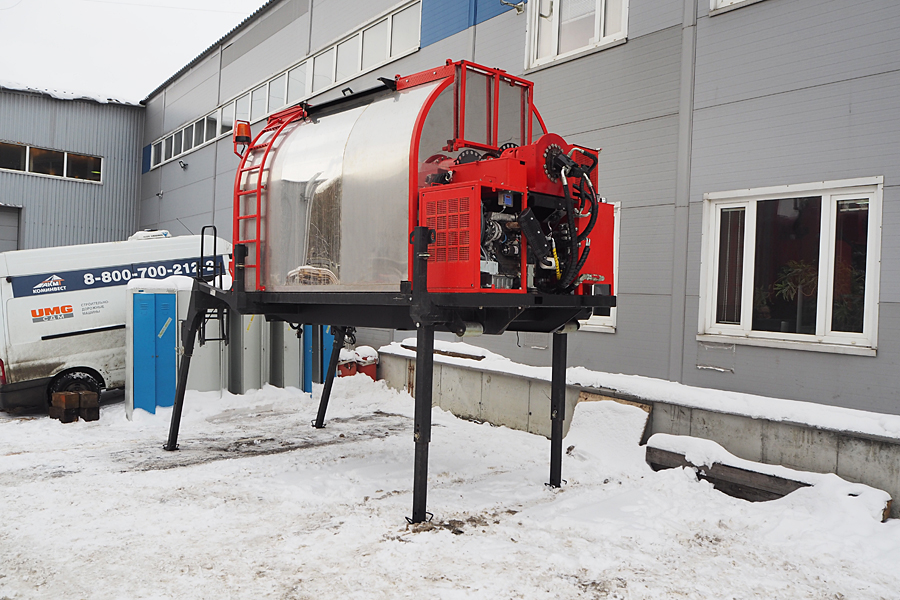

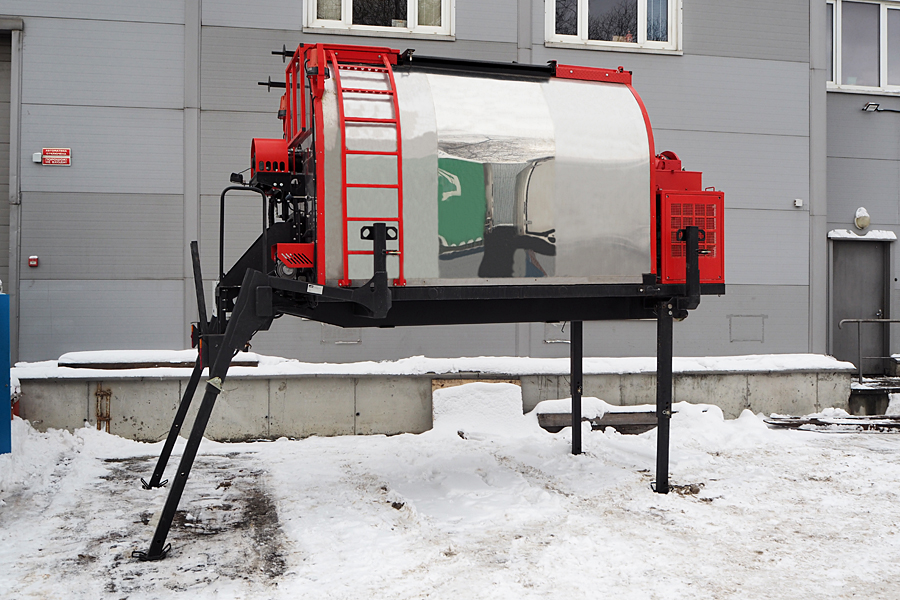

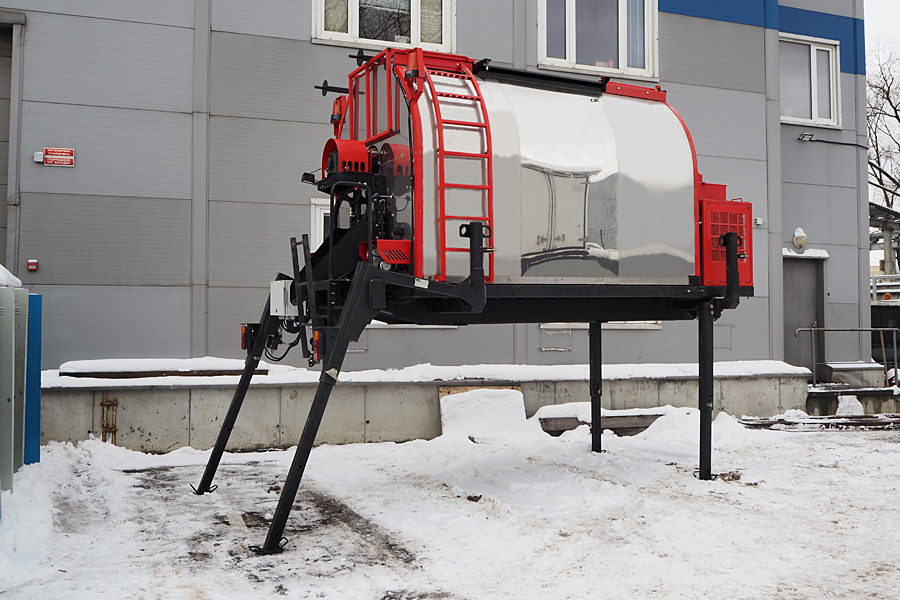

Бункер смеситель представляет собой сборно-сварную конструкцию, состоящую из рамы на которой размещен мотоотсек с гидравлическим баком и варочный котел с мешалкой.
Для поддержания рабочей температуры литого асфальта используются две жидкотопливные горелки напряжением питания 24В.
Органы управления установки состоят из основного пульта, совмещенного с электрическим шкафом, выносного пульта и гидравлического ручного насоса аварицных операций.
На выносном пульте размещены кнопки управления для выполнения рабочего процесса выгрузки материала из бункера.
ПРЕИМУЩЕСТВА
- Горизонтальная конструкция системы смешивания
- Гидравлическое открывание шибера для выгрузки асфальта с пульта управления
- Ручная система направления выгрузки литого асфальта
- Система аварийного откр./закр. заслонки выгрузки и подъёма/опускания бункера с помощью ручного гидравлического насоса
- Гидравлический привод мешалки
- Реверсивное направление вращения мешалки 0…6 об/мин
- Крутящий момент на валу мешалки 320 Нм
- Плавное включение вращения мешалки
- Аварийная остановка гидромотора
- Температура разогрева асфальта 250°
- Системы контроля и безопасности: контроль температуры смеси, контроль горелки, мешалки
- Приборы контроля в электрическом шкафу
- Монтаж в кузов самосвала или на шасси
"ТБГ-3500" | ||
Объем бункера, м3
|
3,5 | |
Масса материала заявленная (при k=2,4), кг
|
8400 | |
Термоизоляции стенок бункера, мм
|
80 | |
Угол подъема бункера, ° С
|
15 | |
Подогреватели, кВт
|
2 х 50 | |
Жидкотопливные горелки
|
Beckett | |
Топливный бак, л
|
100 | |
Загрузочное отверстие, мм
|
800 х 1300 | |
Разгрузочное отверстие, мм |
230 х 500 |
