Термоконтейнер ТК-100

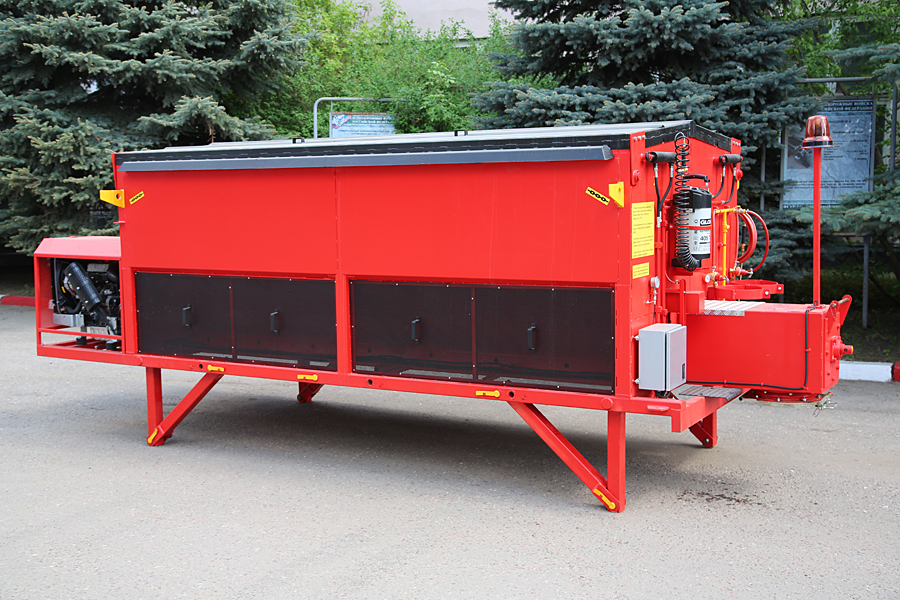

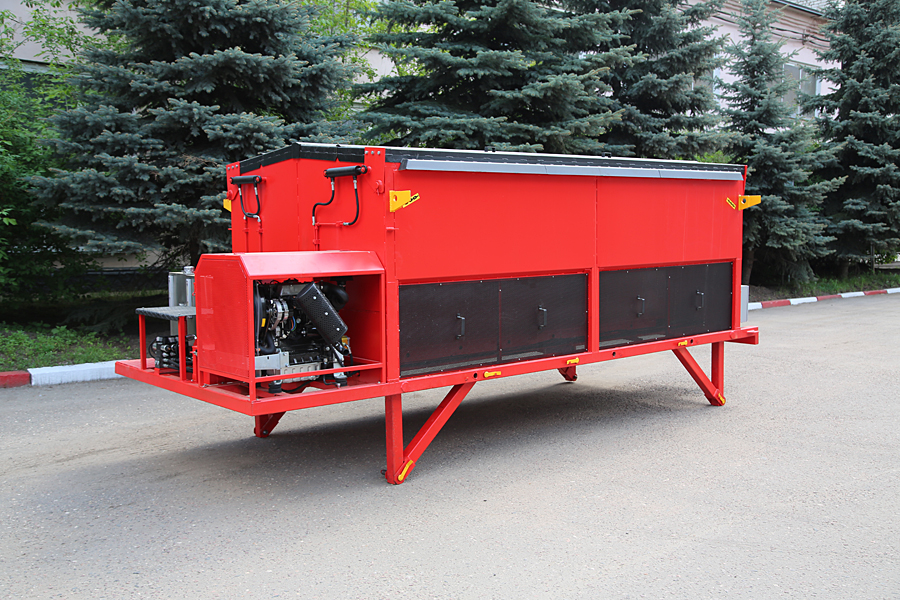

Термос-бункер ТК-100 однокамерного исполнения, в котором можно транспортировать до места укладки и хранить готовую асфальтобетонную смесь.

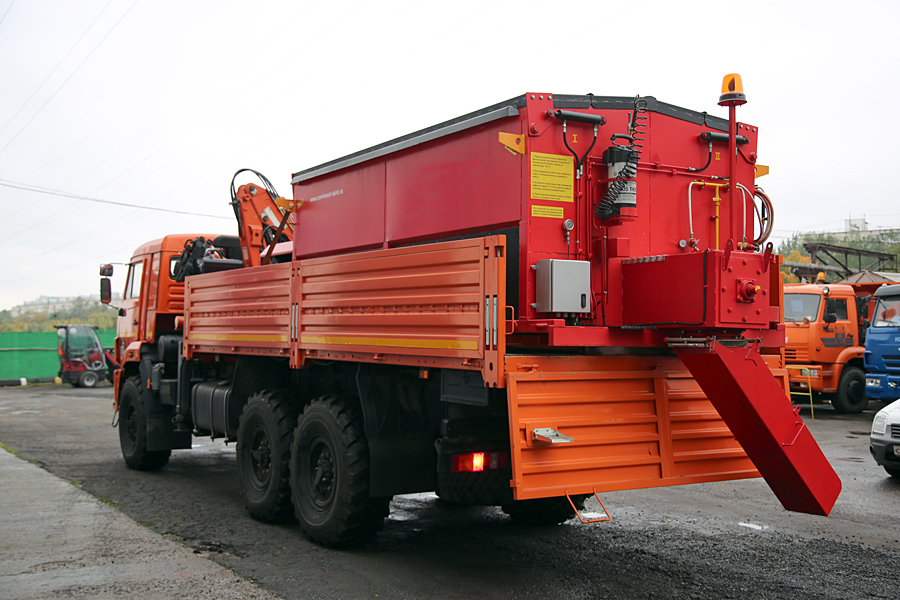

Разгрузка материала усуществляется шнеком по направляющему желобу прямо в место укладки асфальта. Разгрузочный желоб имеет возможность поворота на 160 градусов, для удобства разгрузки. Кроме того, имеется опциональная возможность заказать удлиненный желоб для раздачи, длиной 1,9 м и поворотом на 180 градусов (вместо стандартного). Винтовой конвейер, расположенный в нижней части V-образного бункера, подает материал из задней части бункера. Винтовой конвейер имеет гидравлический привод, с приводом от автономного двигателя.
Все подвижные части интегрированы в гидравлическую систему – это позволяет в значительной степени избежать экономически невыгодного, затратного ручного труда.

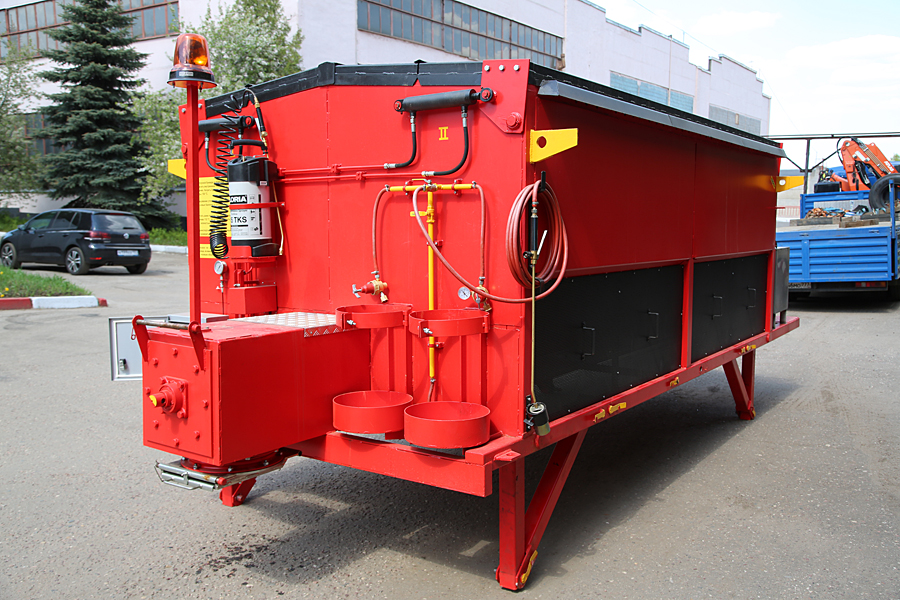

Для сохранения рабочей температуры, внутренний бункер термоконтейнера термоизолирован минераловатными матами и имеет подогрев газовой горелкой с автоматической регулировкой температуры.
Кроме того, в термоконтейнере возможна транспортировка и выдача мелкого щебня (размер фракций до 8 мм), песка или других сухих дорожно-строительных материалов.
Преимущества
- поддержание температуры асфальтобетонной смеси, обеспечивающее возможность его длительного использования, без потери химико-физических свойств смеси
- рациональное, экономящее затраты использование асфальтобетонной смеси
- отсутствие рекламаций, т.к. при выполнении ремонта используется кондиционная асфальтобетонная смесь с рабочей температурой укладки, что невозможно соблюсти, когда смесь перевозится в самосвальном кузове
- за счет шнековой разгрузки, разрыхляющей материал, отсутствует его уплотнение, которое возникает при перевозке смеси в самосвальных кузовах
- отсутствие отходов, связанных с остыванием материала
- возможность применения контейнера и для холодного, в пределах 50-70 °С, смешиваемого материала
- возможность использования контейнера, для распределения мелкого щебня (размер фракций до 8 мм), песка или других сухих дорожно-строительных материалов
- отпадает необходимость в распределении материала вручную благодаря шнековому транспортеру и разгрузочному желобу, материал дозировано распределяется по карте
- экономится персонал - установку может обслуживать один оператор
- экономится время на распределение материала по карте
- продлевается сезон дорожно-строительных работ
"ТК-100" | ||
Объем контейнера, м3, не более
|
5,0 | |
Термоизоляция
|
Минеральная вата | |
Толщина термоизоляции на корпусе, мм
|
80 | |
Толщина термоизоляции на крышке, мм
|
60 | |
Вес загруженного материала, кг, не более
|
10000 | |
Снаряженный вес, кг, не более
|
3500 | |
Полный вес, кг, не более
|
13500 | |
Габаритные размеры установки Д×Ш×В, мм, не более
|
6100×2000×1585 | |
Тип контейнера |
Однокамерный | |
Привод шнека |
Гидравлический привод от установленного гидромотора | |
Число оборотов шнека |
Варьируемая скорость 0-35 об/мин | |
Контроль температуры |
Автоматический | |
Блок контроля и поджога газа |
FCB 24 | |
Количество газовых баллонов 50 л, шт. |
2 | |
Тип подогрева |
Газовая горелка с автоматическим управлением, расход газа не более 6,0 кг/час |
|
Загрузка материала |
Гравитационная сверху, верхние створки крыши контейнера, с гидравлическим открыванием. | |
Размер загрузочного люка, мм |
3700×1405 | |
Разгрузка материала |
При помощи шнекового транспортера, проходящего по днищу V-образного внутреннего бункера контейнера. | |
Привод оборудования |
Двигатель дизельный LDW 1603, мощность 40 л.с. |
